Small multiples
מאת: יניב מלכה
(תאריך פרסום: 01/05/2010)
מה הם "מכפילים קטנים" (Small Multiples)?
Small multiples הוא מושג ויזואלי שהוטבע על ידי Edward Tufte.
מדובר במיצגים קטנים (בגודל של בול) שעושים שימוש בתרשים גראפי בסיסי כדי להציג חתכים שונים של מידע. Small multiples יכולים להציג מידע רב מימדי מבלי לדחוס את כל האינפורמציה לתרשים אחד ויחיד. תחת small multiples נכללים תרשימים , כגון:
Grid chart,Trellis chart ,Panel chart ו - Lattice chart. כולם מציגים מידע אודות משתנים רבים בדרך תצוגה קלה, ועל ידי כך המשתמשים מסוגלים להסיק מסקנות בצורה מהירה ופשוטה. בהמשך נראה דוגמאות לסוגים שונים של תרשימים.
Small multiple כוללים מספר יתרונות:
1.הם מאפשרים להציג משתנים רבים בלי לבלבל את הקהל שלך.
2.הקורא יכול ללמוד מהר לקרוא תרשים אינדיבידואלי וליישם את הידע הזה כשהוא סוקר את שאר התרשימים. במקום להתאמץ להבין כיצד התרשים עובד הוא מבין מהר מה המידע אומר.
3.הם מאפשרים השוואה בין משתנים ומציגים מגוון דפוסים פוטנציאלים בתרשימים.
ממה כדאי להיזהר כשמשתמשים ב-Small multiples?
1)מיקום התרשימים שמבוססים על small multiples צריך לשקף סדר הגיוני, לדוגמא, מטריצה מימדית, גאוגרפיה או זמן. זה יסייע למשתמשים להבין מהר את התרשימים שמעניינים אותו.
2)יש להשתמש בsmall multiples באותם המדדים, הסקאלות, הגודל והצורה. שינוי של אחד הפקטורים הללו יפגע ביכולתם של הקוראים להשתמש בהם שוב ולהבין את התרשים.
3)פשטות התרשים הינה קריטית. המשתמשים אמורים להיות מסוגלים לעבד מידע לאורך תרשימים רבים.

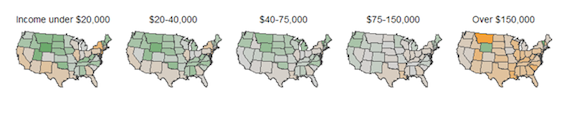

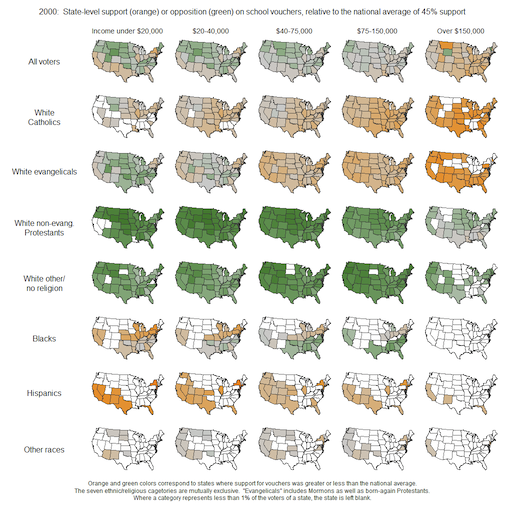

הניתוח של Andrew Gelman לתמיכה ב"שוברי בית ספר", מפולח על ידי אזור/אתניות, הכנסה ומדינה.

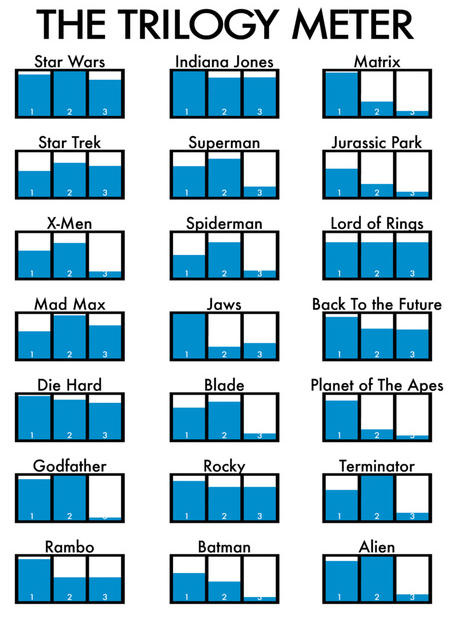

Trilogy Meter של Dan Meth מראה הנאה מסרטים:

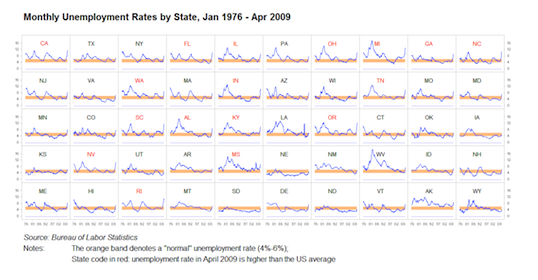

תיאור גרפי של Jorge Camoe עבור מידע על אבטלה
מתוך: Zach, G.(2010), Better Know a Visualization: Small Multiples
